適應于35KV-500KV不同電壓等級的變電站、水電站、發電廠、核電站;尤其適用于數字化變電站、智能變電站。

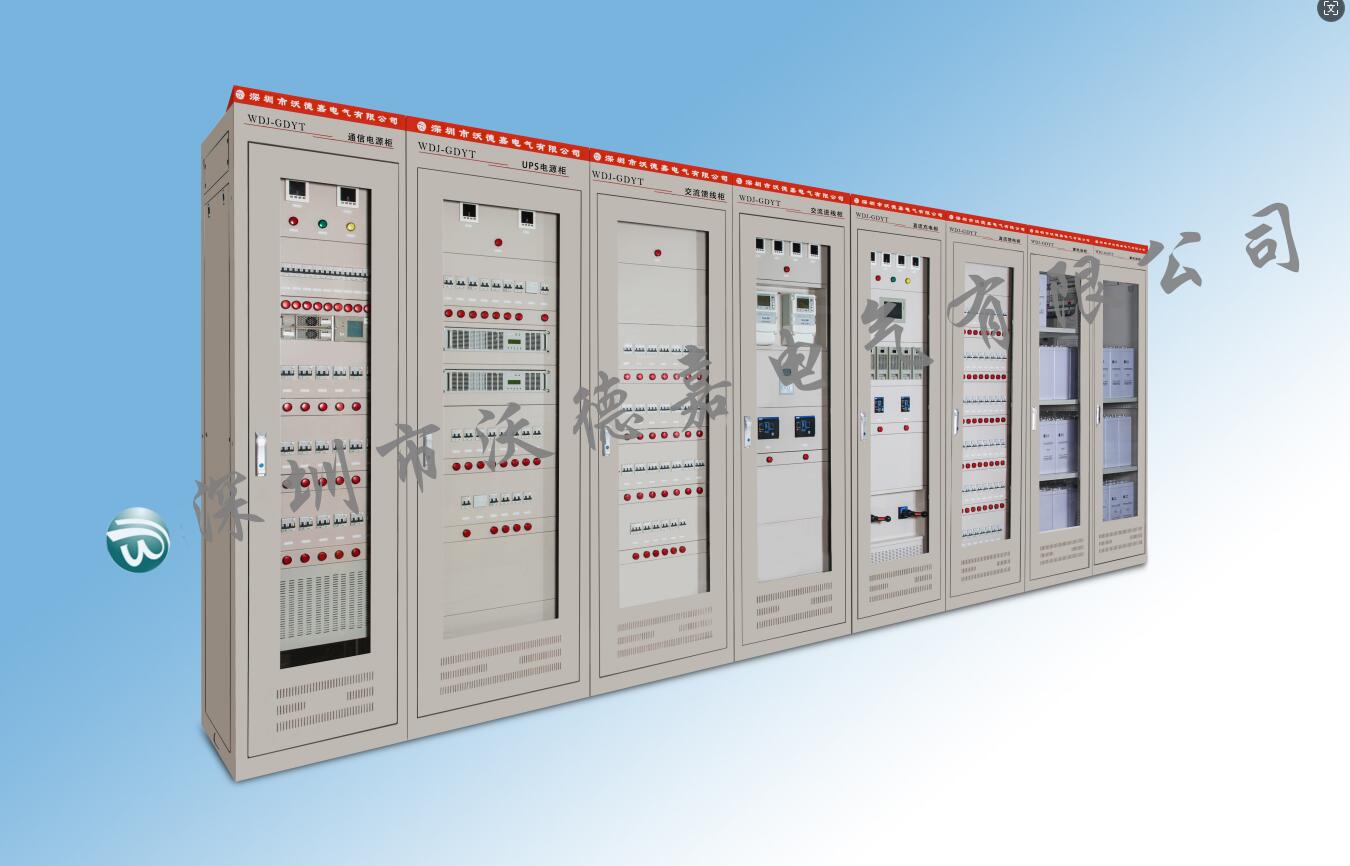

WDJ-GDYT系列交直流一體化電源系統是為滿足智能變電無人值班的要求,針對智能變電站特點而開發的新一代智能一體化電源系統。交直流一體化電源系統方案將站用交流電源、直流電源、UPS及通信直流電源統一設計、集控、生產、調試、服務,并將各電源智能監測設備通過網絡通信接入一體化總監控裝置,一體化總監控裝置通過以太網接口、IEC61850規約與上位機系統通信;實現對一體化電源系統進行分散數據采集、控制和集中監控管理,遠程可實時查看各電源的參數、運行狀態等,可修改系統參數、運行方式、遙控開關設備,實現站用交直流電源的狀態檢修和智能化管理;適用于35KV-500KV不同電壓等級的變電站、水電站、發電廠。
功能特性
■ 一體化電源系統配置靈活,可以將各個功能裝置獨立組屏,通過一體化總監控裝置集中監控、集中管理;也可以將各個裝置集中安裝在以直流系統為主的設備中,作為直流系統中的一個功能部件。這樣可以滿足不同電壓等級的變電站的不同設備的電源需求,同時有效降低工程項目總體造價,提高設備的運行管理水平及使用壽命。
■ 一體化電源系統采用創新的電源總線概念,各類電源模塊(AC/DC、DC/DC)輸入、輸出、控制信號及微機監控裝置接口統一定義,方便帶電熱插拔更換,便于客戶結構設計及系統擴容,真正實現一體化電源概念。
■ 一體化電源系統共享直流操作電源的蓄電池組,取消傳統UPS和通信電源的蓄電池組和充電單元,采用電力專用UPS和DC/DC直接由直流母線變換取得交流不間斷電源和通信電源。
■ 完善的保護功能:交流電壓過高、過低保護、缺相保護、雷電保護、輸出過壓、欠壓保護、溫度過高保護、蓄電池過放電保護等。
■ 對防雷單元統一優化配置,針對UPS和DC/DC的直流輸入進行特殊設計和EMI處理,滿足EMC要求;其中低壓交流配電設備采用PC級ATS雙電源切換開關,微機自動控制。
■ 一體化電源系統共享主監控裝置,以其為核心管理單元建立統一的網絡化信息管理平臺,實現對交直流控制電源的全參數透明化監控管理;采用ARM920T內核,擴展兩個存儲器,分別存儲系統的配置數據和歷史記錄,保證系統的穩定性。
■ 一體化電源系統總監控完全實現對直流系統、通信電源系統、UPS系統、低壓配電交流系統等電源的分布式采集,統一監視,統一管理,具有IEC61850通信接口和GPS硬件對時功能;實現信息共享和互操,建立電源智能一體化軟件平臺,使站用交直流電源成為一體化、開放式智能系統。
