項目概況：
     （一）本期工程建設1座110kV升壓站，本期新建2臺升壓變，預留1臺主變的位置，最終為3臺升壓變，抽頭電壓：121±2×2.5%/10.5kV，阻抗電壓暫定：Uk%=14，按功率因數0.8計算
     （二）本期新建的1臺70MW雙背壓單抽汽輪發電機組（#5機）和1臺7MW背壓發電機組（#7機）出口電壓均采用10.5kV，均采用發電機——變壓器組接線方式，經主變升壓后，接入110kV側母線。
     （三）升壓站110kV側電氣主接線本、遠期均采用雙母線接線，本遠期出線暫按2回考慮，
     （四）高壓廠用電電壓采用6kV，設#5機組6kV工作段、#6機組6kV工作段，采用單母線接線，該母線各經由1臺10/6kV廠高變供電，熱網首站高壓電動機分別接于兩段母線上。設置6kV廠用備用段，備用電源經啟備變（由#7主變兼）引自110kV配電裝置，備用電源采用自動投入方式。
#5機系統概況：
      本工程#5、#6機及升壓站全廠直流動力負荷和控制負荷統一設置直流電源供電。業主原有蓄電池組2套，直流系統電源采用閥控式密封貧液蓄電池組，容量為1200AH，充電裝置3套，容量300A，接線為2電3充，每組蓄電池及其充電裝置分別接入對應母線段，第3套充電裝置經電氣切換對2組蓄電池充電。
      本工程#5機直流系統電池及充電裝置利舊，利用原有1電1充，遠期#6機投運考慮最終2電3充，直流饋線柜及直流分電柜由投標方提供，投標方負責直流系統全部改造。
#7機系統概況：
      #7機組新設1套控制負荷和動力負荷合并供電的直流系統，系統電壓220V，包括1組容量200Ah閥控式密封鉛酸蓄電池組，1套額定電流40A高頻開關充電裝置及相關直流柜等。直流系統采用單母線接線。
項目背景：

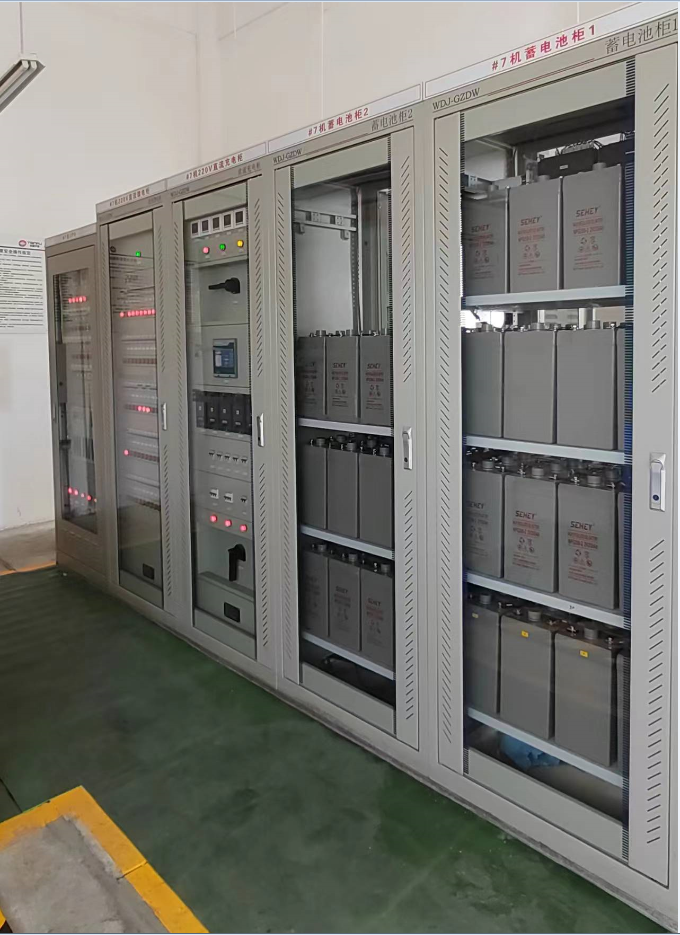

      本項目WDJ-GDYT-交直流一體化電源系統為單電單充系統，，配置為充電柜1面，饋電柜2面，分電柜3面，UPS電源事故照明切換柜1面，蓄電池柜2面，蓄電池放電儀1臺，共9面柜；已于22年5月中正式通過現場驗收并通電運行。此次深圳沃德嘉系列交直流電源系統是繼多年來的又一次與天富熱電的合作配套，天富熱電多年來多次使用沃德嘉交直流電源產品至今均運行狀況良好，穩定可靠；為用戶在生產過程中節能降耗、提高生產、工作效率和經濟效益起到了重要作用。
